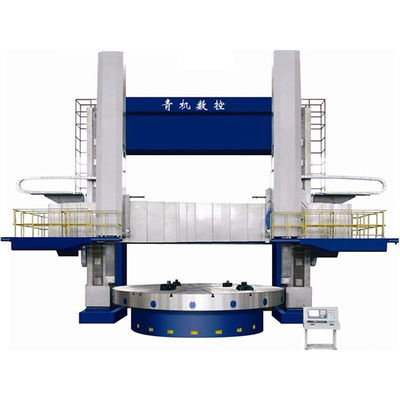

CK5230 CNC ستون دوگانه Cnc عمودی چرخ دار 3000mm سیمنس 808Dsl کنترل

مقدار تولیدی:	قابل مذاکره
قیمت:	$212,800 (subject to the contract)
دوره تحویل:	1 سال

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع

Zibo ، چین

نام تجاری

Lushen

گواهی

JB/GB

شماره مدل

CK5230

حداکثر قطر چرخش:

φ3000 میلی متر

قطر میز:

φ2500 میلی متر

حداکثر ارتفاع کار:

2000 میلی متر

Max. حداکثر workpiece weight وزن قطعه کار:

25 تن

سرعت کار (مراحل و دامنه):

2 چرخ دنده مکانیکی/متغیر استرپ و 45 ~ 45 دور در دقیقه

نرخ خوراک پست ابزار (نوع و دامنه):

متغیر استپلندی و 0.1-500 میلی متر در دقیقه

ابزار پست سریع سرعت عبور:

2500 میلی متر در دقیقه

Maximum Tool Post Travel (محور x):

-50 تا +1900 میلی متر

سفر عمودی رم (محور z):

1000 میلی متر

ابعاد مقطع RAM:

200 × 255 میلی متر

ظرفیت نیروی برش پست سمت چپ:

35 KN (CNC کنترل شده)

ظرفیت نیروی برش پست درست:

40 KN (معمولی)

حداکثر نیروی برش در کل کار:

85 کیلوگرم

زاویه ماشینکاری ابزار متعارف پست:

±30 درجه

حداکثر سفر Crossrail:

1500 میلی متر

سرعت بلند کردن Crossrail:

350 میلی متر در دقیقه

قدرت موتور بلند کردن Crossrail:

7.5 کیلو وات

گشتاور موتور سرویس سیستم خوراک (افقی و عمودی):

20.5 نانومتر

قدرت موتور اصلی (درایو فرکانس متغیر AC):

55 کیلو وات

وزن تقریبی دستگاه:

43 تن متریک

ابعاد ماشین (L × W × H):

7200 × 5200 × 5800 میلی متر

دقت موقعیت یابی:

10.1/1000 میلی متر

تکرار دقت موقعیت یابی:

.0.02/1000 میلی متر

صافی سطح جدول:

0.03mm/1000mm (با تحمل 0.01 میلی متر اضافی در هر قطر 1000 میلی متر)

جدول Runout (محوری):

0.02mm/1000mm (با تحمل 0.01 میلی متر اضافی در هر قطر 1000 میلی متر)

دور شعاعی جدول:

0.02mm/1000mm (با تحمل 0.01 میلی متر اضافی در هر قطر 1000 میلی متر)

موازی سازی حرکت حامل ابزار حرکت افقی به سطح جدول:

0.03mm/1000mm

عمود بر حرکت حامل ابزار حرکت افقی (سمت چپ) به سطح جدول:

0.03mm/1000mm

عمود بر حرکت حامل ابزار حرکت افقی (پیش رو) به سطح میز:

0.06mm/1000mm

دقت ماشینکاری استوانه ای:

0.02/300 میلی متر

دقت ماشینکاری سطح صاف:

0.04mm/1000mm

زبری سطح صاف/استوانه ای:

RA1.6μm

زبری سطوح محاصره شده:

RA3.2μm

برجسته کردن:

دستگاه چرخ دار عمودی cnc 3000mm,چرخ چرخ دو ستون CNC عمودی,تولید کنندگان چرخ دنده عمودی 3000 میلی متر

double column cnc vertical turning lathe

3000mm cnc vertical lathe manufacturers

توضیح محصول

CK5230 CNC دو ستون عمودی چرخ دار سنگین 3000mm قطر چرخش سیمنز 808Dsl کنترل

خلاصه ی محصول:

طراحی دو برج:شامل یک برج CNC و یک برج دستی است.
ظرفیت بارگذاری بالا:مي تونه قطعات تا 25 تن رو اداره کنه
دقت بالا:دقت موقعیت گذاری ≤0.1/1000mm و تکرار پذیری ≤0.02/1000mm.
عملکرد کارآمد:محدوده سرعت فولادی مستمر از 0.2 تا 45 دور در دقیقه
برش سنگین:برج چپ CNC و برج راست دستی برای برش متنوع.
سیستم کنترل پیشرفته سیمنز:عملکرد دقیق و قابل اطمینان ماشین را تضمین می کند.

توضیحات محصول:

درCK5230 چرخ دنده CNC عمودییک ماشین ابزار پیشرفته است که توسط مهندسان ما توسعه یافته است، ترکیبی از تکنیک های طراحی پیشرفته داخلی و بین المللی با تمرکز بر دقت بالا و دواماین چرخ دنده برای کارهای برش سنگین مانند چرخش استوانه ای طراحی شده است، مخروطی، رشته ای، و سطوح پیچیده خمیده. مجهز به برج های دوگانه ٬ یک CNC و یک دستی ٬ CK5230 می تواند طیف گسترده ای از مواد و قطعات را از جمله فلزات سیاه،فلزات غیر فلزی، و برخی مواد غیر فلزی.

ساختار محکم ماشین دارای کاسه های HT250 با قدرت بالا است ، در حالی که سطوح راهنما از طریق خاموش کردن فرکانس بالا به HB200 یا بالاتر سخت می شوند ، که مقاومت بسیار خوبی در برابر فرسایش را فراهم می کند.با توانایی تحمل قطعات سنگین تا 25 تن، CK5230 برای تولید تک قطعه و دسته های کوچک، به ویژه در صنایع که تنوع قطعات زیاد است، مناسب است.

پارامترهای محصول:

پارامتر	مشخصات	پارامتر	مشخصات
حداکثر قطر چرخش	Φ3000 میلی متر	حداکثر حرکت ابزار (محور X)	-50 ~ 1900 میلی متر
قطر جدول	Φ2500 میلی متر	حرکت عمودی اسپندل (محور Z)	1000 میلی متر
حداکثر ارتفاع قطعه کار	2000 میلی متر	اندازه بخش اسپیندل	200 × 200 میلی متر
حداکثر وزن قطعه کار	25 تن	نیروی برش برج چپ	35 kN
محدوده سرعت اسپندل	0.2 ~ 45 دور در دقیقه	نیروی برش برج راست	۴۰ kN
محدوده سرعت تغذیه ابزار	0.1 ~ 500 mm/min	کل نیروی برش اسپندل	85 کلو متری

احتیاط های مصرف کننده:

نصب:قبل از نصب مطمئن شوید که پایه به درستی آماده شده است.
روغن:از روغن های توصیه شده استفاده کنید و روغن گذاری منظم برای تمام قطعات متحرک را حفظ کنید.
محیط زیست:دستگاه را در یک محیط تمیز و خشک و بدون مواد خوردنی نگه دارید.
درجه حرارت:از کار در محیط هایی که نوسانات دمایی بیش از 40 درجه سانتیگراد دارند اجتناب کنید.

سناریوهای کاربرد محصول:

هوافضا:ماشینکاری دقیق قطعات سنگین و پیچیده هوافضا
خودرو:تولید قطعات نیاز به دقت بالا و قطعات بزرگ مانند قطعات موتور و محفظه های گیرنده.
انرژی:ایده آل برای ماشینکاری قطعات بزرگ مورد استفاده در صنعت انرژی، از جمله توربین ها و تجهیزات سنگین.
ماشین آلات سنگین:مناسب برای ماشینکاری قطعات بزرگ ماشین آلات صنعتی که در آن نیروهای برش بالا و دقت مورد نیاز است.
دفاع:در کاربردهای دفاعی برای تولید قطعات سنگین و دقیق استفاده می شود.
