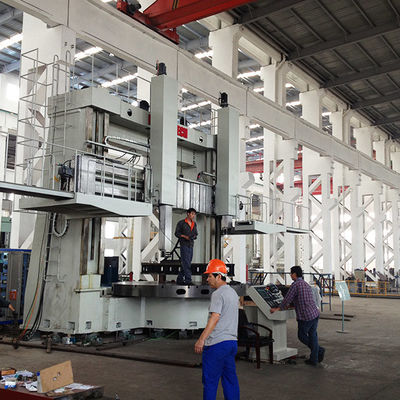

Lushen CK5240 CNC تراشه عمودی دقت بالا سرعت تولید هوشمند 2500mm/min

مقدار تولیدی:	قابل مذاکره
قیمت:	$268,800 (subject to the contract)
دوره تحویل:	1 سال

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع

Zibo ، چین

نام تجاری

Lushen

گواهی

JB/GB

شماره مدل

CK5240

حداکثر قطر چرخش:

φ4000 میلی متر

قطر میز:

φ3500 میلی متر

حداکثر ارتفاع کار:

2500 میلی متر

Max. حداکثر workpiece weight وزن قطعه کار:

سرعت کار (مراحل و دامنه):

2 چرخ دنده مکانیکی/متغیر استرپ و 41rpm 0.2 ~

نرخ خوراک پست ابزار (نوع و دامنه):

متغیر استپلندی و 0.1-500 میلی متر در دقیقه

ابزار پست سریع سرعت عبور:

2500 میلی متر در دقیقه

Maximum Tool Post Travel (محور x):

-50 تا +2200 میلی متر

سفر عمودی رم (محور z):

1250 میلی متر

ابعاد مقطع RAM:

240 × 240 میلی متر

ظرفیت نیروی برش پست سمت چپ:

40 KN (CNC کنترل شده)

ظرفیت نیروی برش پست درست:

55 KN (معمولی)

حداکثر نیروی برش در کل کار:

95 کیلوگرم

زاویه ماشینکاری ابزار متعارف پست:

±30 درجه

حداکثر سفر Crossrail:

2000 میلی متر

سرعت بلند کردن Crossrail:

320 میلی متر در دقیقه

قدرت موتور بلند کردن Crossrail:

7.5 کیلو وات

گشتاور موتور سرویس سیستم خوراک (افقی و عمودی):

20.5 نانومتر

قدرت موتور اصلی (درایو فرکانس متغیر AC):

55 کیلو وات

وزن تقریبی دستگاه:

54 تن متریک

ابعاد ماشین (L × W × H):

9500 × 5800 × 6600 میلی متر

دقت موقعیت یابی:

10.1/1000 میلی متر

تکرار دقت موقعیت یابی:

.0.02/1000 میلی متر

صافی سطح جدول:

0.03mm/1000mm (با تحمل 0.01 میلی متر اضافی در هر قطر 1000 میلی متر)

جدول Runout (محوری):

0.02mm/1000mm (با تحمل 0.01 میلی متر اضافی در هر قطر 1000 میلی متر)

دور شعاعی جدول:

0.02mm/1000mm (با تحمل 0.01 میلی متر اضافی در هر قطر 1000 میلی متر)

موازی سازی حرکت حامل ابزار حرکت افقی به سطح جدول:

0.03mm/1000mm

عمود بر حرکت حامل ابزار حرکت افقی (سمت چپ) به سطح جدول:

0.03mm/1000mm

عمود بر حرکت حامل ابزار حرکت افقی (پیش رو) به سطح میز:

0.06mm/1000mm

دقت ماشینکاری استوانه ای:

0.02/300 میلی متر

دقت ماشینکاری سطح صاف:

0.04mm/1000mm

زبری سطح صاف/استوانه ای:

RA1.6μm

زبری سطوح محاصره شده:

RA3.2μm

برجسته کردن:

چرخ دقيق CNC عمودي,ماشین چرخ دار عمودی دقیق,دوچرخه عمودی cnc 2500mm/min

precision vertical lathe machine

2500mm/min cnc vertical lathe

توضیح محصول

CK5240 CNC تراشه عمودی سنگین دقت بالا ظرفیت بار بالاتر تولید هوشمند

خلاصه ی محصول

چرخ دو ستون CNC عمودی که برای عملیات پیچ و خم با دقت بالا طراحی شده است
حداکثر قطر چرخش تا 4000 میلی متر و حداکثر وزن قطعه کار 40 تن
مجهز به راه های هدایت هیدروستاتیک با سفتی بالا و سفتی استاتیک / پویا پیشرفته
ایده آل برای ماشینکاری مواد آهن، غیر آهن و مواد غیر فلزی انتخاب شده
از چرخیدن خشن و پایان دادن به سطوح استوانه ای، مخروطی و صاف پشتیبانی می کند
سیستم های CNC یکپارچه زیمنس یا GSK با محورهای سرو محور برای عملکرد صاف و قابل اعتماد
برای صنایع مانند انرژی، ماشین آلات سنگین، هوافضا و دفاع طراحی شده است

توضیحات محصول

دردستگاه تراش CNC CK5240با تکنولوژی پیشرفته و طراحی CAD بهینه شده طراحی شده است که مکانیک را برای تولید مدرن ادغام می کند.این چرخ دو ستون دارای اجزای ساختاری قوی است که به آن اجازه می دهد بار فوق العاده سنگین را در حالی که حفظ دقت و ثبات برجسته را اداره کند.

میز کار از یک سیستم حامل هیدروستاتیک با دقت بالا و انتقال دو گیره با یک موتور 55 kW DC برای کنترل صاف تورک و عملکرد پایدار استفاده می کند.و راه هاي لغزنده همگي از مواد قوي ساخته شده اند، آهن گچ کم فشار برای اطمینان از عمر طولانی، سفتی استثنایی و حداقل تغییر شکل حرارتی.

با قابلیت های هوشمند CNC و محرک های مستقل servo، پست ابزار چپ به طور کامل به صورت عددی کنترل می شود، که امکان پردازش چند محور با سرعت بالا و دقت بالا را فراهم می کند.ماشين براي فولاد مناسب است، آلیاژها، مس و آلومینیوم قطعات نیاز به برش عمیق و تحمل های تنگ.

پارامترهای کلیدی فنی

پارامتر	ارزش	پارامتر	ارزش
حداکثر قطر چرخش	Φ4000 میلی متر	حداکثر ارتفاع قطعه کار	۳۵۰۰ میلی متر
قطر میز کار	Φ3500 میلی متر	حداکثر وزن قطعه کار	۴۰ تن
محدوده سرعت میز کار	0.4~40 دور در دقیقه	حداکثر تورک میز کار	200 کیلومتر
نرخ تغذیه سریع	۲۰۰۰ میلی متر/ دقیقه	کاهش محدوده میزان تغذیه	0.1500 میلی متر/ دقیقه
سفر محور X (پست ابزار)	-50 تا 2600 میلی متر	محور Z سفر (Ram)	1800 میلی متر
محدوده حرکت پرتو	۳۰۰۰ میلی متر	سرعت بلند کردن پرتو	320 میلی متر/دقیقه
قدرت موتور اصلی (DC)	۵۵ کیلو وات	وزن ماشین (تقریباً)	140 تن

یادداشت های عملیاتی

دنبال طرح پایه ارائه شده قبل از نصب ماشین برای اطمینان از یکپارچگی ساختاری
تمام عملیات های مربوط به بلند کردن یا حمل و نقل باید با استفاده از ابزار مناسب انجام شود
قبل از استفاده از این دستگاه، از تراز و قفل درست قطب افق اطمینان حاصل کنید.
سیستم های روان کننده و هیدرولیکی باید به طور منظم برای ثبات فشار و جریان بررسی شوند.
همیشه از رابط CNC (سیمنز یا GSK) مطابق با دستورالعمل کاربری و روش های ایمنی ارائه شده استفاده کنید
در طول عملیات بار سنگین، سطح فشار هیدروستاتیک را برای جلوگیری از گرم شدن بیش از حد مسیر کنترل کنید.
انجام چک دقیق معمول و کالیبراسیون مجدد برای حفظ دقت ماشین آلات در طول زمان

سناریوهای کاربرد

تجهیزات تولید برق: چرخش دقیق دیسک های توربین، محفظه ها و محفظه های لاغری
تولید ماشین آلات سنگین: ماشینکاری قطعات بزرگ دنده، حلقه های لاجری و چرخ های پرنده
راه آهن و حمل و نقل: محورها، چرخ ها و قطعات ترمز
اجزای هوافضا: قطعات آلیاژ با قدرت بالا که نیاز به برش عمیق و تکمیل دقیق دارند
صنعت دفاعی: ماشینکاری قطعات خودروهای زرهی، محفظه ها و حلقه های ساختاری بزرگ
معدن و متالورژی: چرخاندن قطعات مقاوم به فرسایش و قطعات فلزی
